美国UVI涡流先导燃气加热器(VPGH)

—用于加热燃气调压器的先导燃气，防止冷凝，无需外加热源

涡流先导燃气加热器（VPGH）仅采用天然气自身调压过程产生的涡流热，无需外加任何热源，即可完成对指挥器的加热，从而保证燃气调压器指挥器的平稳运行。

 涡流先导燃气加热器（VPGH）用于天然气输配燃气调压站，加热燃气调压器指挥器系统，防止在指挥器内产生冷凝。

工作原理

涡流先导燃气加热器（VPGH ）的核心部件是涡流加热器，它在燃气存在压差时工作。它将燃气减压产生的能量转化成高温热气流，这个高温热气流加热安装在涡流加热器壁上的热交换器，先导燃气通过热交换器时被加热。

部分热气流也用来加热涡流管入口的减压喷嘴以防止冷凝。

主要特点

节能：利用燃气减压产生的涡流热加热先导燃气，即可将先导燃气温度提高90°F（32℃），无须用电热管、电伴热带及热水套等外来热源。

环保：无因燃料燃烧造成的污染及电辐射等。
安全：整个系统全封闭运行，无任何安全隐患。
免维护：系统无可动部件，勿需维护。
易于设计、安装或对现有系统进行改造。

VPGH可在一个很宽的操作参数范围内有效运行。比如在单独使用压降达1,000psi(6.9MPa)或在户外环境温度为-44°F（-42℃）的条件下均可正常运行。

基本结构

涡流先导燃气加热器（VPGH）有两种设计结构：

（1）加热一个先导气流的单通道先导燃气加热器（VPGH-SP）

（2）同时加热两个先导气流的双通道先导燃气加热器（VPGH-DP）

VPGH-SP和VPGH-DP都可以应用到任何燃气调压器（PR）中。事实上，VPGH可以为这些调压器提供优异的辅助功能，可大大降低调压器在低流量运行中的维护和维修。

安装和运行

涡流先导燃气加热器（VPGH）应按右图所示垂直安装。建议VH进气管位于燃气管线的顶部。应特别注意防止管道密封剂或特氟龙密封带进入VPGH入口。

VPGH的安装流程图见下图。费希尔627M先导阀的压力传感器与调压器下游的低压管线相连。费希尔627M阀的安装为下游的管线系统提供过压保护，当下游压力超出设定压力值时切断或关闭阀门。所以费希尔627M阀应工作在全开位置。费希尔627M阀设定点维持在刚好高于先导调压器的设定点。

建议用VPGH的上下游压力显示表作装置的启动设备。要正确设定（没有限定管线的入口或者出口），上游压力表读数等于主管线上游气流的压力。相应地，VPGH出口压力读数就等于主管线下游气流的压力数。

双通道涡流先导燃气加热器（VPGH-DP）的安装、过压保护、启动和绝热安装要求与VPGH相同。


操作

上游主管线的高压气流在VH的入口喷嘴处膨胀，经过能量分离（涡流现象）后，通过连接在主管线调压器下游的VPGH排放口流出。由于VH气流是主管线气流的一部分，VPGH排放压力总是等于下游管线气流压力。来自调压器上游的先导燃气流进入VPGH内的热交换器，获取热量，并以上游气流相同的压力，直接加热先导阀。在调压站流量低时，VPGH起着初级调压器的作用，而主调压器关闭，这样就减少了主调压器的维护。

运行

下图为VPGH典型的运行温度曲线图。VPGH操作数据是在冬天由燃气调压站记录的。

左面平台部分是调节站工作时先导燃气实际温度（约100℉）。当调压站流量为零（图表平台底部）先导燃气温度约为40℉，与环境温度相同。先导燃气的温度增加60℉。

VPGH特性参数


现场应用

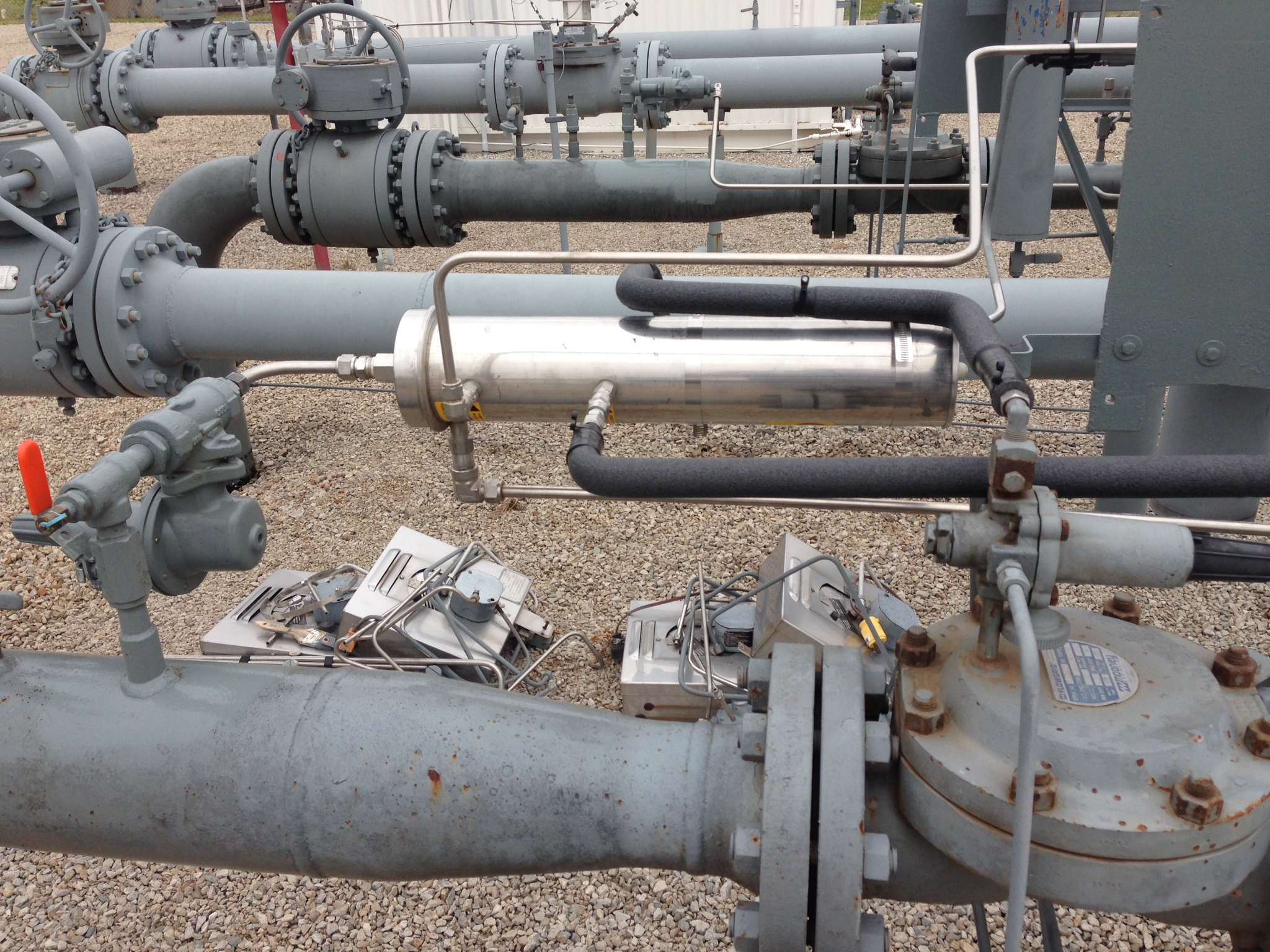

自1999年制造出VPGH以来，该产品已经在美国，加拿大、法国、西班牙、阿根廷、澳大利亚和中国等国得到广泛应用。安装的3000多套设备至今未发现运行故障。
